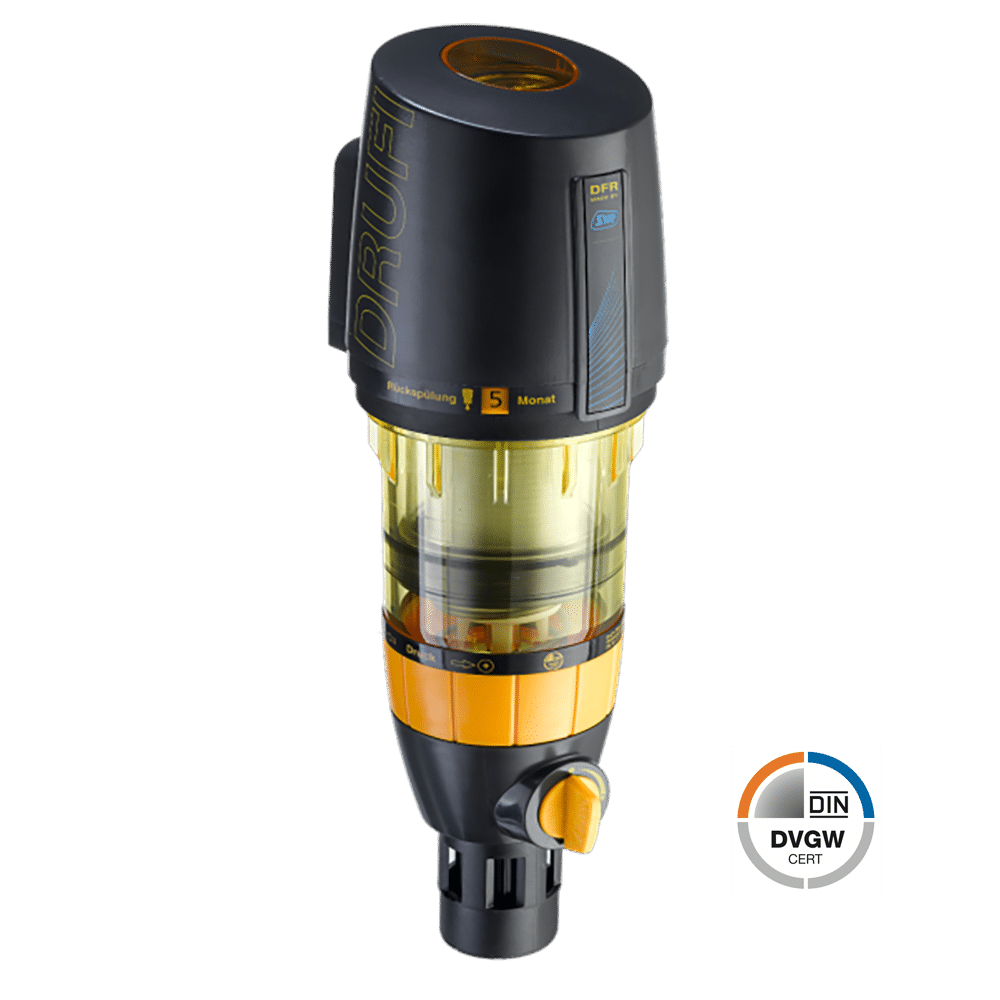

DRUFI+ DFR | Sedimentfilterung + Rückspülfilter
189,90 €
Ein halbautomatischer Rückspülfilter für die Installation in die Hauptwasserleitung. Der DRUFI+ DFR mit Manometer, Druckminderer und Ablauftrichter ist ideal für die Vorfilterung Ihres gesamten Trinkwassers. Der DRUFI Filter hat sich weltweit in der Praxis bewährt und setzt auf dem Armaturenmarkt Maßstäbe in der Filtertechnik. Das edle Design des DRUFI Vorfilters wurde mit der begehrten Auszeichnung „Design Plus“ honoriert. Hier fließen bei der Beurteilung neben dem Produktdesign, auch Kriterien wie Energieeffizienz, Nachhaltigkeit und Klimaschutz eine Rolle. Hierbei signalisiert die „Design Plus“ Auszeichnung, dem Endverbraucher eine überdurchschnittlich hohe Produktqualität.
Der SYR Rückspülfilter Drufi

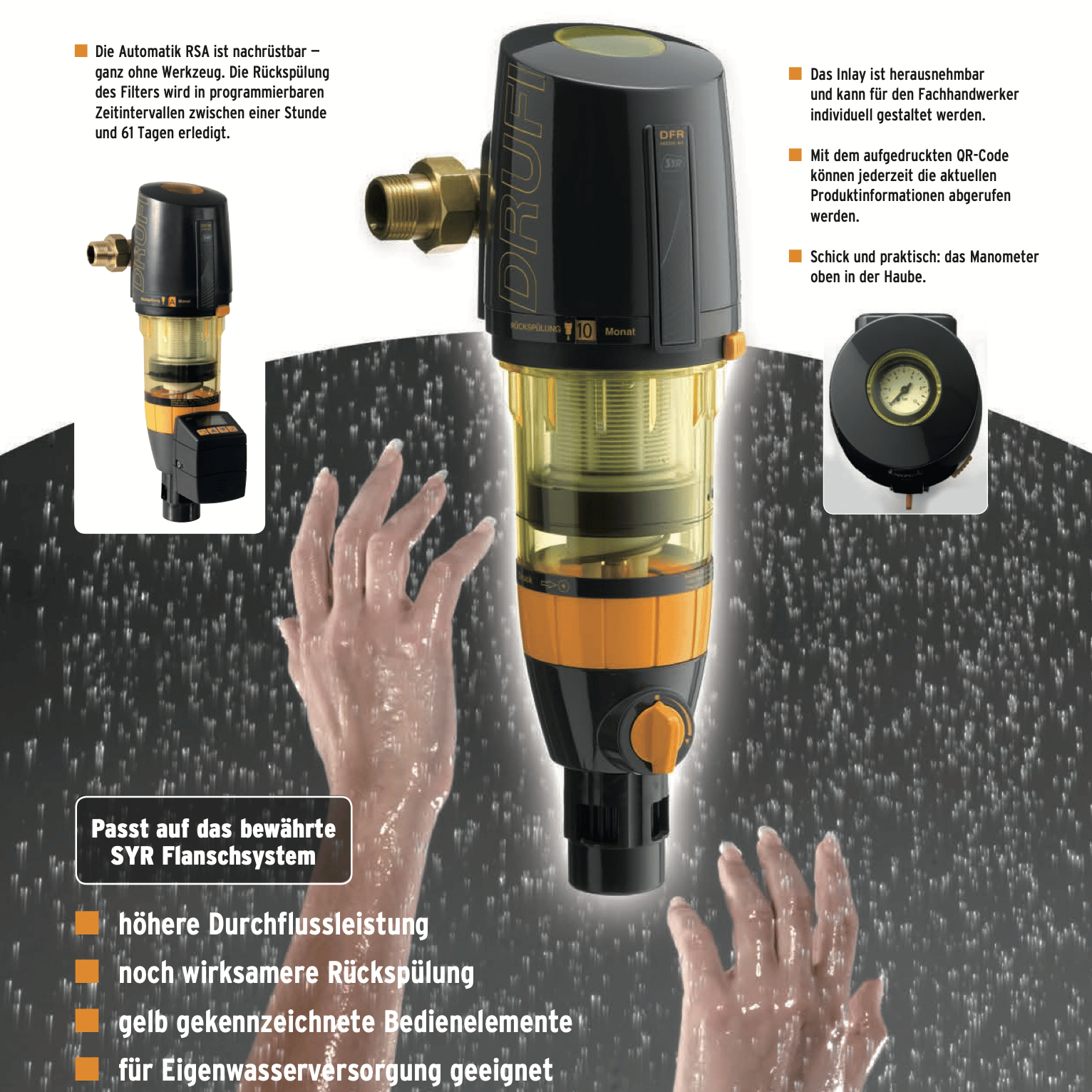

Vorteile & Merkmale
- Für Eigenwasserversorgung geeignet
- Ausgezeichnetes Design
- Hohe Durchflussleistung
- Verhinderung von Lochfraß und Korrosion
- Neuartiges Rückspülsystem mit starker Wirksamkeit
- UV-Schutz gegen Verkeimung
- Praktischer Schiebering für Wartungserinnnerung
- Bedienelemente sind gelb gekennzeichnet

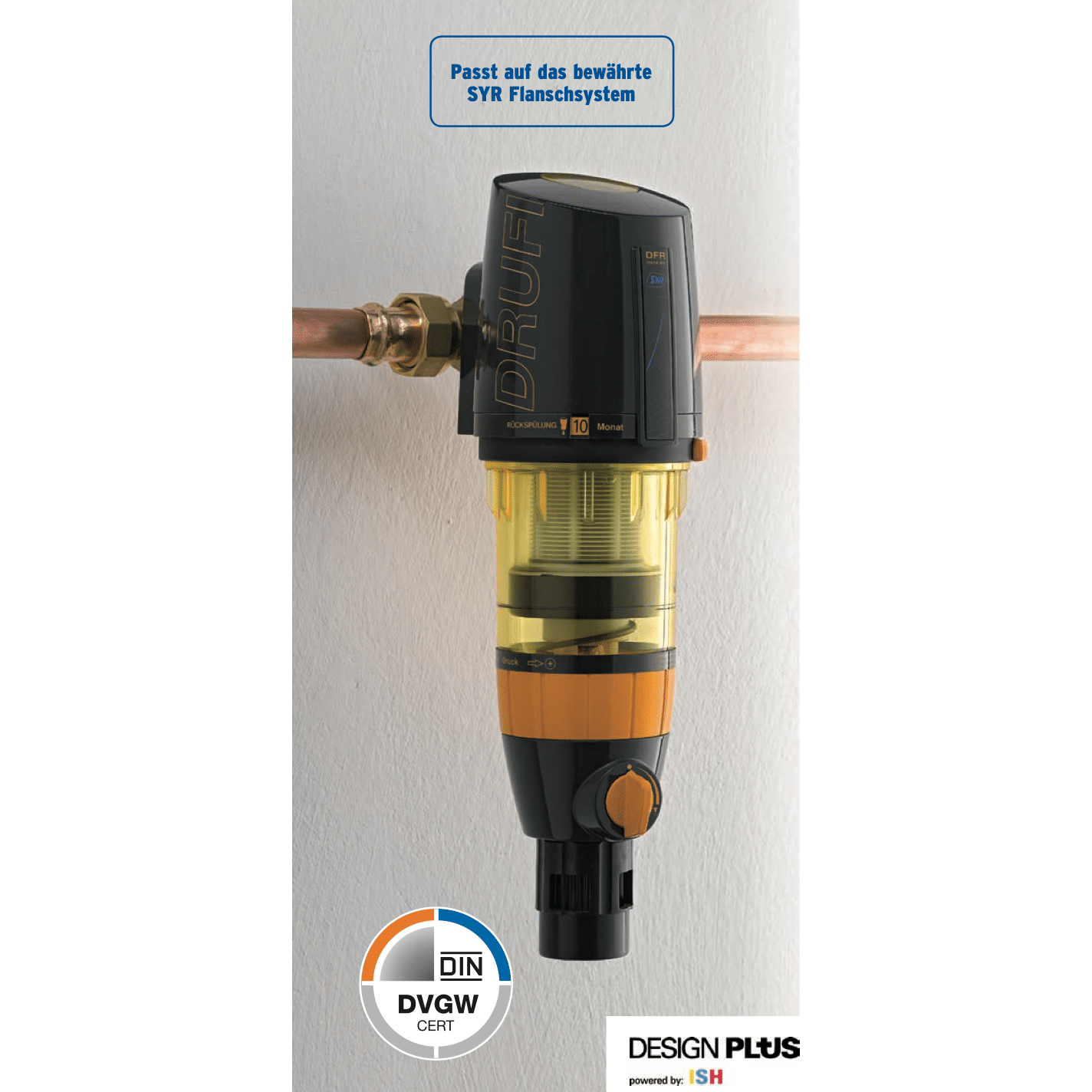

- Optimaler Vorfilter (Sediment) mit direktem Anschluss für die Enthärtungsanlagen SYR Lex Plus 10 Connect S und SL (genau passend mit von SYR entwickeltem Sandwichflansch)
- DVGW geprüfte Sicherheit
Filteraufbau des Drufi+ DFR

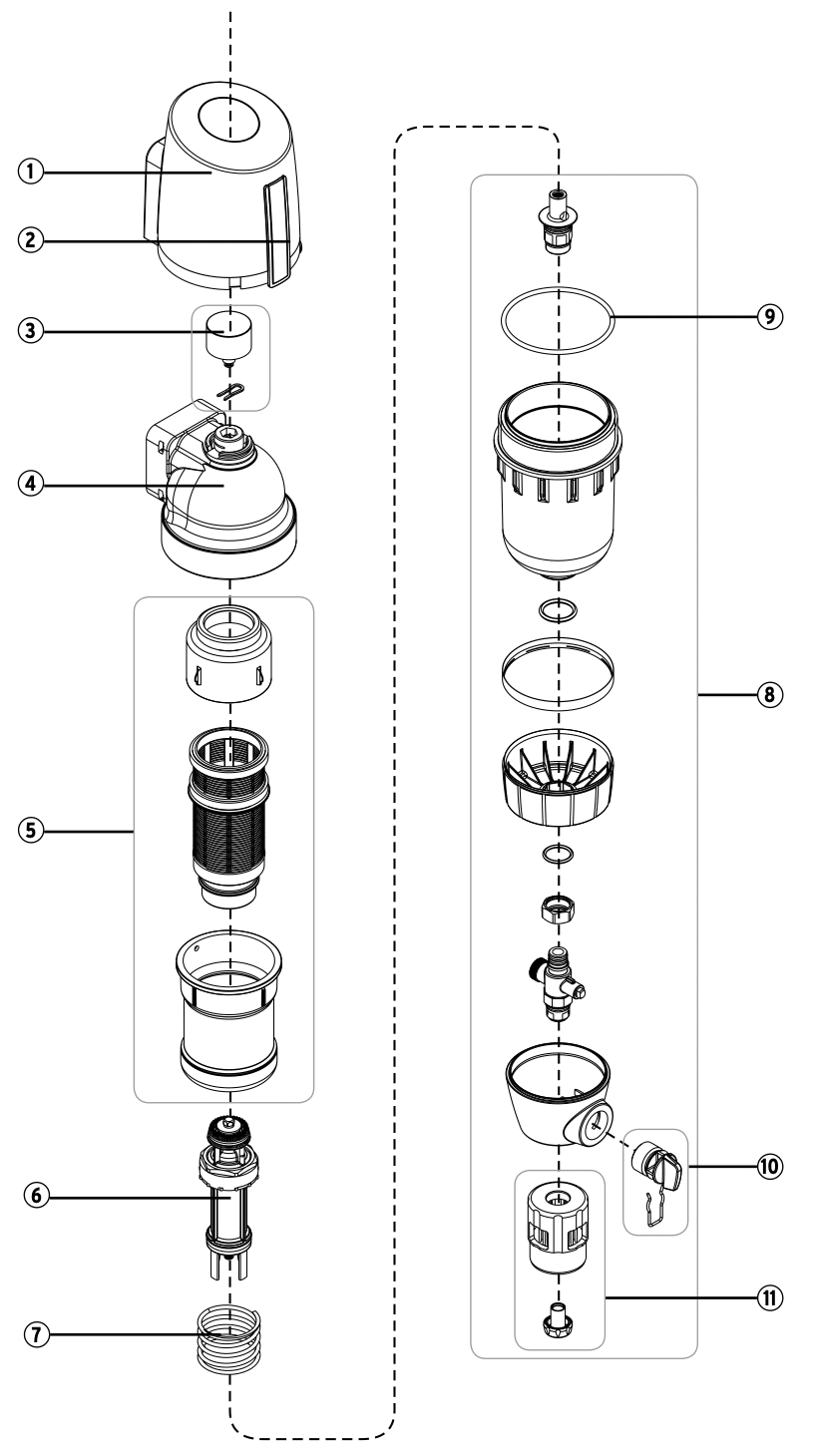

Aufbau des DRUFI Filters (Bauteilbezeichnung unter der Darstellung)
1. Schutzhaube | 2. Clips Drufi + DFR | 3. Manometer (Druckanzeiger) | 4. Ventilkörper | 5. Filtereinsatz, komplett | 6. Druckminderer-Patrone | 7. Feder | 8. Filtertasse, komplett | 9. O-Ring Filtertasse | 10. Griff, komplett | 11. Trichter, komplett
Einbau & Montage Drufi+ DFR
Einbau
Die DIN 1988 schreibt grundsätzlich vor, dass aus Gründen des Korrosionsschutzes, das Trinkwasser gefiltert werden soll. Ebenfalls wird für viele verschiedene Anwendungen zusätzlich ein Druckminderer zwingend gefordert. Die geforderten Bauteile müssen unmittelbar nach der Wasserzähleranlage installiert werden. Der Druckminderer muss vor der Filtereinheit installiert werden. Der Drufi+ DFR erfüllt diese Vorschrift. Daher benötigen Sie, um den Drufi zu installieren, den SYR Anschlussflansch DN 20 bis 32 (je nach anliegender Größe).
Montage
Die Rohrleitungen müssen vor Einbau des Drufi+ DFR Filters gründlich gespült werden. Die Erstfüllung der Anlage, muss mit gefiltertem Wasser erfolgen (DIN 1988, Teil 200). Zur Montage/Einbau des Drufi Filters, wird ein entsprechender Anschlussflansch benötigt. Die Montage des Filters sollte senkrecht mit seiner Hauptachse ausgeführt werden. Der passende SYR Anschlussflansch muss fachgerecht und spannungsfrei montiert werden. Die Installation muss von einem ausgebildeten Fachhandwerker durchgeführt werden! Die Flanschverbindung zum Filtergehäuse wird über 4 Edelstahlschrauben realisiert. Diese werden mit dem enthaltenden Werkzeug druckdicht angezogen.
Technische Daten
- Maße (HxBxT): 43,35 x 13,5 x 12,7 cm
- Betriebsdruck min.: 2 bar
- Betriebsdruck max.: 6 bar
- Betriebstemperatur: max. 30°C
- Medium: Trinkwasser
- Einbaulage: Hauptachse senkrecht wird optimalerweise bevorzugt
- Durchflussleistung / Menge DN 20: 2,27 m3/h bei 1,1 bar ∆p
- Durchflussleistung / Menge DN 25: 3,6 m3/h bei 1,1 bar ∆p
- Durchflussleistung / Menge DN 30: 5,8 m3/h bei 1,1 bar ∆p
- Maschenweite / Feinheit: untere: 90 μm, obere: 125μm
- Materialien: Filtertasse aus hochwertigem Kunststoff, innenliegendes Gehäuse aus schlagfestem Kunststoff, Gummiteile aus alterungsbeständigen Elastomeren, weiterführende Teile aus bleiarmen, entzinkungsbeständigen Rotguss-Legierungen oder nichtrostender Stahl
- DVGW Zertifikat
